GRADIATORウインドシールド XLスポーツスター用

取付は簡単で、フロントフォークでもハンドルでもなく、ハンドルのトップブリッジと変わっている。

gladiator

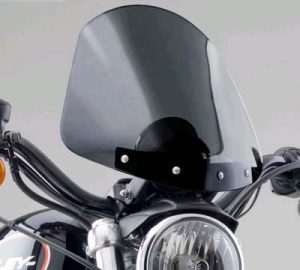

スポーツスター用 グラディエーター・ウインドシールド

　　　　　　　

クランプのボルト4本

まず、ハンドルバークランプのボルト4本を外す。

赤丸部分がクランプのボルト4本

このボルトを外すとハンドルバーが動いてしまうので、作業中はハンドルバーをもとの位置で支えている必要がある。

フュエルタンクにも、傷つき防止のためにタオルなどをかけておくのがおすすめ。

クランプを合わせたところ
クランプを合わせたところ

続いて、キットに付属のウインドシールド用クランプをハンドルバークランプに合わせ、外した4本のボルトで共締めする。

ブッシュ2個も付属しているので、これは手前側（タンク側）の2ヵ所でクランプ同士の間に挟み込む。

クランプが固定できたら、シールド本体を取り付ける。

取り付けるパーツの図取り付けるパーツの図

横から見たところ横から見たところ

クランプをしっかり締めて作業完了です

シールドがついたら、ハンドルバーの角度を確認し、ボルト4本をしっかり締め込んで完成。

クランプをしっかり締めて作業完了
