エンジン・トランスミッション・インターフェースカバー取り付け(’07~ソフテイル)

Pocket

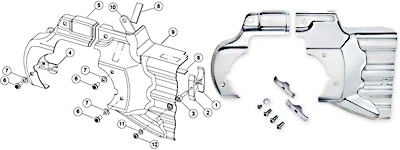

パーツ概要

パーツ概要

※車両の状況にもによりますが、マフラーが邪魔になって工具がうまく使えない場合はマフラーを外す必要があります。

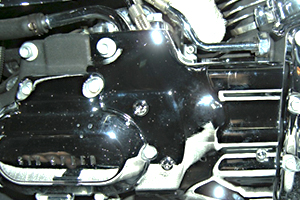

左側ブラケット

左側ブラケット

トランスミッションカバーの左側のボルトを外し、ブラケットを装着します。

この段階では、下側のボルトのみを装着します。

右側ブラケット

右側ブラケット

次に右側の2本のボルトを外し、ブラケットを装着します。こちらも下側のボルトのみを装着しておきます。

オイルラインコネクタ部分のブラケット

オイルラインコネクタ部分のブラケット

続いてさらに右側のオイルラインコネクターの部分にも、ブラケットを挟み込むように装着します。

完成!

完成!

キットの付属のスクリューと、取り外した標準装備のスクリューを使って、カバーをブラケットに固定していきます。

正面から

正面から

マフラーを取り外した場合はマフラーを戻して完了です。
