エンジンガード取り付け(’04以降XL)

エンジンガードキット

エンジンガードキット

エンジンガードに付属のボルトにロックタイト(緩み止め防止剤)をあらかじめ塗布しておきます。

標準装備のホーン

標準装備のホーン

取り付けにあたり、ホーンを一旦外す必要があります。

ホーンは、後ろ側のナットを外すと取り外せます。

ボルトを外します

ボルトを外します

次にホーンがついていた場所の上にあるボルト2本を外します。

ロックタイトを付けて締めてあるので、非常に固いです。ボルトがなめないように注意してまわします。

ボルトが外れたらエンジンガードの取り付けです。

付属のボルトのうち、長いもの2本で上部を、短いもの2本で下部を固定します。

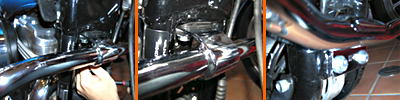

上部/上部/下部

上部/上部/下部

完成!

完成!

ホーンを元に戻して取り付け完了です。
