FLHXにリアスピーカーを接続する(2013まで)

Pocket

FLHXにリアスピーカー

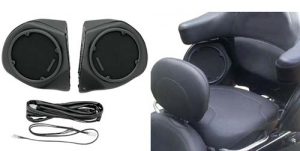

touring-rearFLHXに箱(ツアーパック)を積んでスピーカーキットを付けて、ウルトラのように4つのスピーカーを鳴らしたくなる事がある。
ライダーには後ろからの音は聞こえにくいが、パッセンジャーにはリアが近いので効果は大きい。

ちなみに、ツアーパックに一番薄いRAZERタイプをチョイスしてしまうとリアスピーカーは取付が困難になる。

ロアフェアにスピーカー

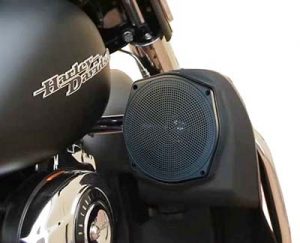

lower-spロアフェアを装備するツアラーは多いが、ここにスピーカーを装備するとライダーに近いので迫力ある音を聞きながら走行できる。
この場合もスピーカー用の出力が必要になる。
リア用を使うか、もしくはフロントから出力を取り出してアンプで増幅するか・・・

リア出力の取り出し

fearing-back

問題はデッキからリアスピーカーにどう接続するか。
アンプを追加しなくてはならないのか?どう接続すればよいのか?悩む人は多い。
FLHXの標準のデッキも実は4CHなので、リアスピーカー(又はロアフェア・スピーカー)をそのまま接続できる。

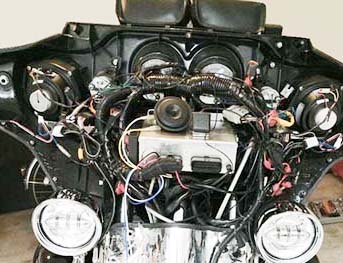

フェアリングを開けて前側から見ると右のコネクタは空いている。ここにリアのスピーカー用の出力が出ている。出力はフロントと同じ。

rear-hernesこのコネクタからリアのスピーカー出力を取り出す専用コネクタが販売されているので、苦労はない。

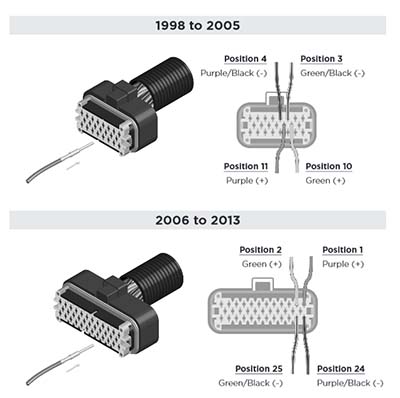

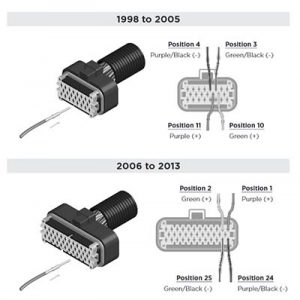

rear-out自分で配線して出力を取り出したい人のために(お勧めはしないけど・・)、配線図は左のとおり。

そのままでは前後の音量を調節するフェーダーが効かないと思うので、そのセットアップはディーラーへ。日頃、よい関係を作っておき、気持ちよく設定してもらえるようにしたい。

FLHXにリアスピーカーを接続する(2013まで) への8件のコメント
  1. katu

    17,FLTRXSでキングツアーパックにスピーカーを追加する場合も、この様なコネクターがあるのですか?

    アンプを追加せず、ウルトラのように4スピーカーできますか?

    返信

    1. worldmotor

      worldmotor

      2014以降のツアラーはオーディオが2013までとは異なっています。
      2017のサービスマニュアルで配線を確認しました。
      詳しくはカスタムガイドのツアラーオーディオ>2014以降ツアラーにリアスピーカーを追加する をご覧下さい。

      返信

  2. MOTO

    ~13ツーリングにリヤスピーカーを取り付ける場合リヤスピーカー用出力からの配線はタンクを外さずコンソール裏に這わせることは可能でしょうか?

    返信

    1. worldmotor

      worldmotor

      配線の太さや量にもよりますが、可能と思います。
      コンソールを外すと写真のようになります。

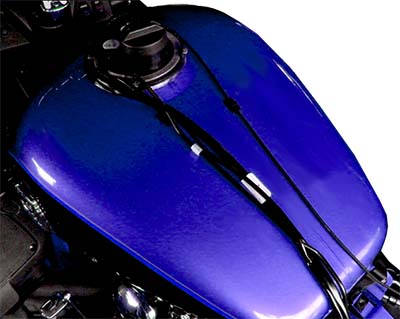

      ハーレーツーリングのコンソール裏
      ここには少しなら配線を通す事が可能です。
      タンクは重いですし、あまり外したり持ち上げたりしたくないですよね。

      でも、タンク裏に押し込むのも有りです。
      できるだけエンジンから遠くにします。

      返信

  3. チワワン

    2011FLHXにウルトラの~13だと思われるキングツアーパックをつけたのですが、リアのスピーカーを使用するための配線コード?コネクター等の、品番を教えていただけませんか?よろしくお願い致します。

    返信

    1. worldmotor

      worldmotor

      ノーマルデッキのリア出力取り出し~ツアーパックまでは2120-0628もしくは2120-0630が便利だとおもいます。
      ツアーパックの中のケーブルはアッセンではなくバラバラで部品数も多くどこまで必要なのか不明なので、ショップ店頭まで来られたらパーツリストをお見せします。
      ショップまで遠い場合はお近くのディーラーで見せてもらって発注されると良いと思います。
      私なら適当に繋いじゃいますが・・

      返信

  4. チワワン

    返信ありがとうございました。チワワンです。確認が遅くなりすいませんでした。スピーカー側の写真送るのでわかったら返信お願い致します。

    返信

    1. worldmotor

      worldmotor

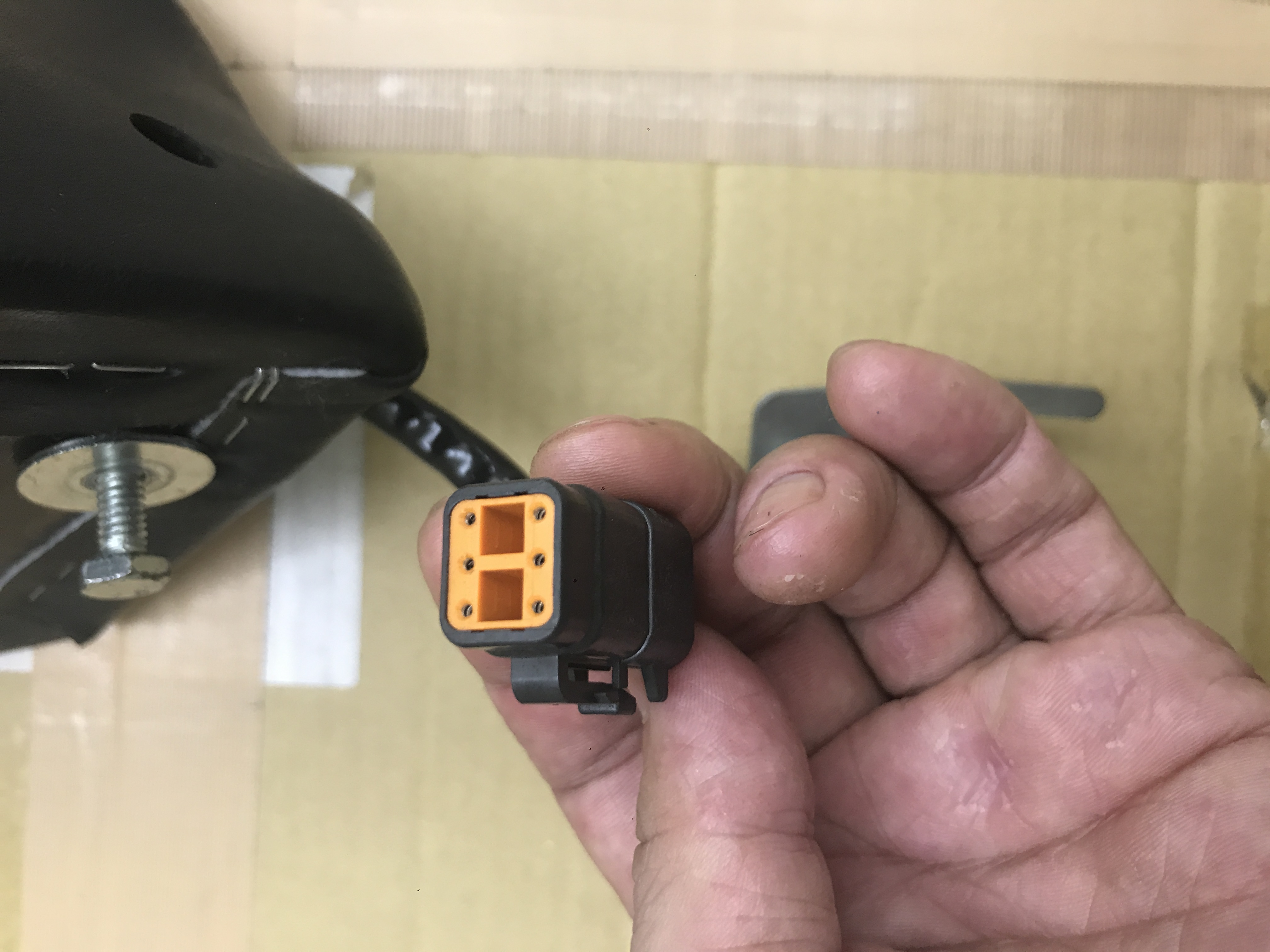

      ツアーパックのスピーカー用に2120-0770 というケーブルがあります。
      これが対応していると思います。
      ツアーパック用スピーカーケーブル

      返信
