S&Sエアクリーナーキット取り付け(’07以降XLスポーツスター)

まず標準装備のエアクリーナーを取り外す。

カバーとエレメントを外します

カバーとエレメントを外します

次にボルトを緩めてカバー、エレメントを外す。

ブリーザーボルトを外す

ブリーザーボルトを外す

ブローバイホースを外してから、ブリーザーボルトを外す。

すべて取り除いた状態

すべて取り除いた状態

さらに、バックプレートも取り除く。

アダプタとホースをつけたところ

アダプタとホースをつけたところ

次にブリーザーアッセンブリー、アダプターの取り付け。

アダプタを取り付け、ブローバイガスを循環させるホースを取り付けます。

バックプレート取り付け

バックプレート取り付け

続いてバックプレートを取り付けます。

エレメント装着

エレメント装着

さらにエレメントを挟み込み、

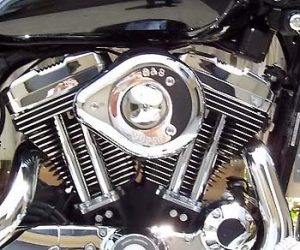

ss-sportsterカバーを装着して完成。

※キットに同梱のボルト類は、当該年式用以外の物も入っている事が多い。完成してボルトが余ってもアセる必要はない・・・
