ツアラーのハンドルを交換する (電子制御スロットルとは?)

Pocket

ツアラーのハンドル選びの注意点

 harley-handle

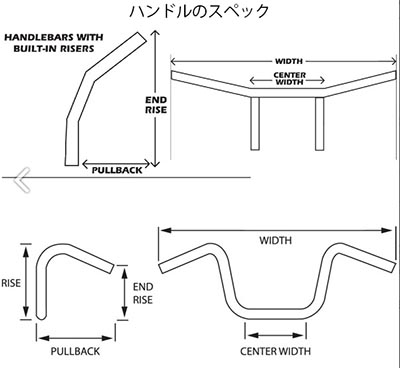

ハーレーでもツアラー(FLTR系を除く)のハンドルは他のハーレーよりセンター幅が広い。
高さと幅だけでなく、エンド部分がどれ位プルバックしているか、どの位の高さになるかも検討しなくてはならない。
それによってケーブルを交換しなくてはならないかどうかも変わってくる。
ハンドル直径も1インチでいくか、ファットバーと呼ばれる太いハンドルにするか選択肢がある。
もちろん、デザインや色も重要。
じっくりと選びたい。

ハーレーのハンドル交換とケーブル
ファットバー(1-1/4インチ・ハンドル)ハンドルを交換するとケーブル類を交換しなければならない可能性がある。
アクセルワイヤーやスイッチ類の配線やクラッチケーブル、ブレーキラインの長さが足りなくなってくる事がある。
最近はエイプハンガー・ハンドルと呼ばれるグリップの位置が高いハンドルが人気だが、ノーマルのケーブルでは届かないので、ケーブルの交換、およびスイッチ配線の延長が必要になってくる(配線延長キットも販売されている)。
  • ツアラー08以降の車両
    弊社計測、実作業にて08以降の車両(電子制御スロットル)は10インチまでは配線の取り回しで取り付けが可能であった。(07以前)のケーブルスロットル車は車両年式により異なる。
  • ハーレーでハンドル幅、高さを変える際の注意
    高さ、幅が極端に変わると構造変更が必要になる場合がある。特にエイプハンガーのように高いハンドルでは車高が変わってくる事がある。
    先が尖ったり、可変式のものも車検が通らないこともある。
  • ハンドルの交換作業
    ツアラーではカウル、オーディオ、キーノブを外して交換するとなるため、経験・自信の無い方は、SHOPへ依頼するか、少しずつ交換できる幅を拡げたいのであればチャレンジしてみても良いかもしれない。
  • 電子制御スロットル用ハンドル? 通常のケーブルスロットル用は使えない?

    tbw-handle

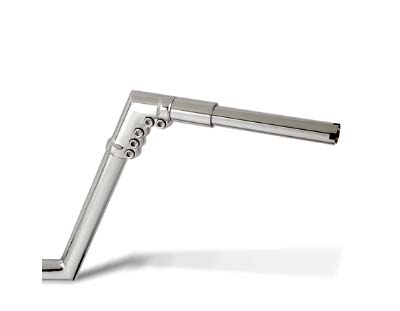

    電子制御スロットル用のハンドル

    ツアラーでは’08からスロットルが以前のケーブルで引っ張るタイプから電子制御スロットル(Throttle By Wire:TBW)に変更になった。電子制御スロットルでは、従来のようにワイヤーでスロットルを直接引っ張らないで、どれだけ開けたかをセンサーで検知して電線の信号でECM(車載コンピュータ)に伝え、ECMがモーターでスロットルを開ける。

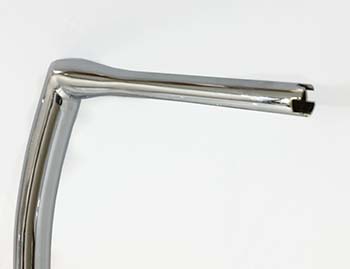

    それに伴い、ハンドルとグリップが変更になった。ハンドルには左の写真のように右端に切り欠きが入っている。
    この切り欠きはスロットルのセンサーの為にある。つまりこの切り欠きが無いと電子制御用に使用できない。
    (カスタムショップなら切り欠きが無くても削って対応してしまうかも・・)
    しかし、この切り欠きが有ってもケーブルスロットル車には使用できる。
    ハンドルバープラグ を使う事で対応可能。
    今後は切り欠きのあるハンドルが主流になってくると思われる。
    通常のハンドルも切り欠きを入れれば、電子制御用として使用可能になる。





    電子制御のスロットルモーター

    tbw-motor

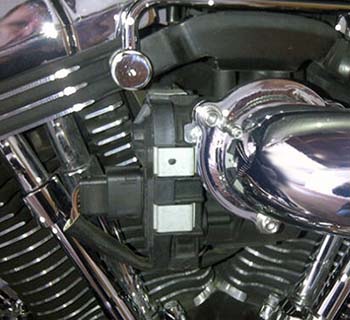

    電子制御スロットル車はエアクリーナーの内側のエアインテーク部分に左のようなモーターが付いているのですぐ判る。
    ちなみに電子制御スロットルは2008年式のツアラーで採用され、その後ソフテイルのCVOに採用され、2016年からは全ソフテイルが電子制御となった。ダイナも110キュービックエンジンから電子制御になった。今後採用車種が増えてくるものと思われる。
    電子制御にするとコンピュータが最適なスロットル開度にできるので、例えば乱暴にがばっとスロットルを開けても最適な位置に制御されたりする。燃費やドライバビリティが向上するが、一方でアクセルを急に開けた時には追従性が遅くなるという指摘もある。
    インジェクションチューニングすると、この部分を調整できるようになり遅れを無くせるというメリットもある。

    ハンドルの太さは? ファットバーと通常のハンドル

    ファットバー(1-1/4インチ・ハンドル)ほとんどのノーマルハンドルは1インチ径(25.4mm)のハンドルを使用している。
    しかし、一部のハンドルはファットバーと呼ばれる1.25インチ(1-1/4インチ)径のハンドルを使用しているものもある。
    自分のハンドルやカスタムを検討しているハンドルがどちらか判らなくなってきたら、グリップのあたりを見ると良い。
    グリップはすべて1インチ径なので、ファットバーはグリップ手前で写真のように細くなっている
    通常の1インチハンドルはこのくびれがなく、同じ径のままである。

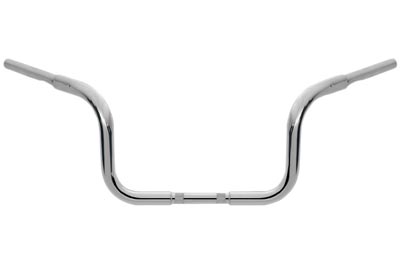

    ファットバーを選ぶとたくましさが出る。(上の”1-1/4インチ キングエイプハンガー”もファットバーである。)
    ハンドルは手の長さやポジション等を考慮し、自分に合ったものを選びたい。
    また、2015以降のFLTRモデルも1.25インチ(1-1/4インチ)径のファットバーを採用しているが通常のファットバーと違い、クランプ部も同じ太さとなっている。※通常は写真のようにクランプ部(車体と取り付ける中央の部分)だけ1インチになっている。
    この為、ハンドルを交換する際の選択肢が大幅にへってしまう。2015以降FLTRモデル専用のハンドルをリリースしているメーカーもあるがそれほど種類は多くない。クランプ部が1インチのハンドルを取り付けたい場合には専用のクランプがリリースされているので、取り付ければ選択肢も増える。(0602-07400602-0741等)

    ハンドルの配線はどうする?

    配線中通しのハンドル

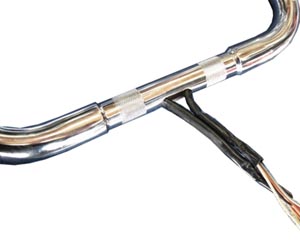

    ハンドルの配線は配線を外を通す方式と中を通す方式がある。中通しは写真のように中央部で配線が外にでる。
    作業は当然中通しの方が面倒で時間もかかる。ショップに頼む場合の料金も高くなる。
    ハンドルをエイプなどに変えると配線が届かなくなり、延長する必要が出てくることがある。
    中通しだと延長部もハンドル内に隠れて見た目はキレイになる。

    ハンドルを変える場合は、ハンドルだけでなくグリップやハウジングも一緒に変えることも多く、作業工賃も高くなって トータルで10万円コースになる事も珍しくない。
