ハーレーのスイッチキャップとスイッチハウジングの交換

ハーレーのスイッチキャップとハウジングをクロームに交換する作業を以下、紹介します。

ハーレーの車種によりスイッチの数は異なるが、本ページでは純正型番71804-03と70222-96Bのクロームキットに交換する。
社外製でも同等の作業となる。

ハウジング取り外し

まずスイッチハウジングをハンドルから外す。

続いてスイッチ部分をハウジングに固定しているスクリューを外し、ハウジングとスイッチを分離する。

スイッチとハウジングを分離

キャップの外し方と入れ方

さらにスイッチからスイッチキャップを取り外す。

中に小さなスプリングが入っているスイッチもあるので、なくさないように注意する。

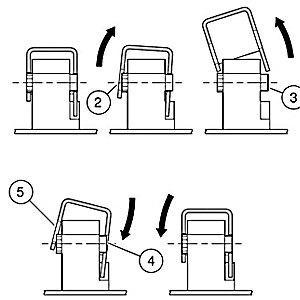

※キャップは斜めに外して斜めに入れる。

外れたらクロームのキャップを入れる。

外したところとクロームのキャップを入れたところ

スプリングを戻すところ

※スプリングが入っていたスイッチは元に戻るよう向きなどに注意する。

ハウジング上側

スイッチキャップをすべてはめこんだら、スイッチハウジングの上側を被せ、もとのスクリューで固定する。

完成！

下側のハウジングも取り付けたら、スイッチハウジングをハンドルに戻す。

左右とも交換が完了したらスイッチが正常に作動しているかどうか確認する。
