※手順書の車両は FXBBS で作成。
STEP1

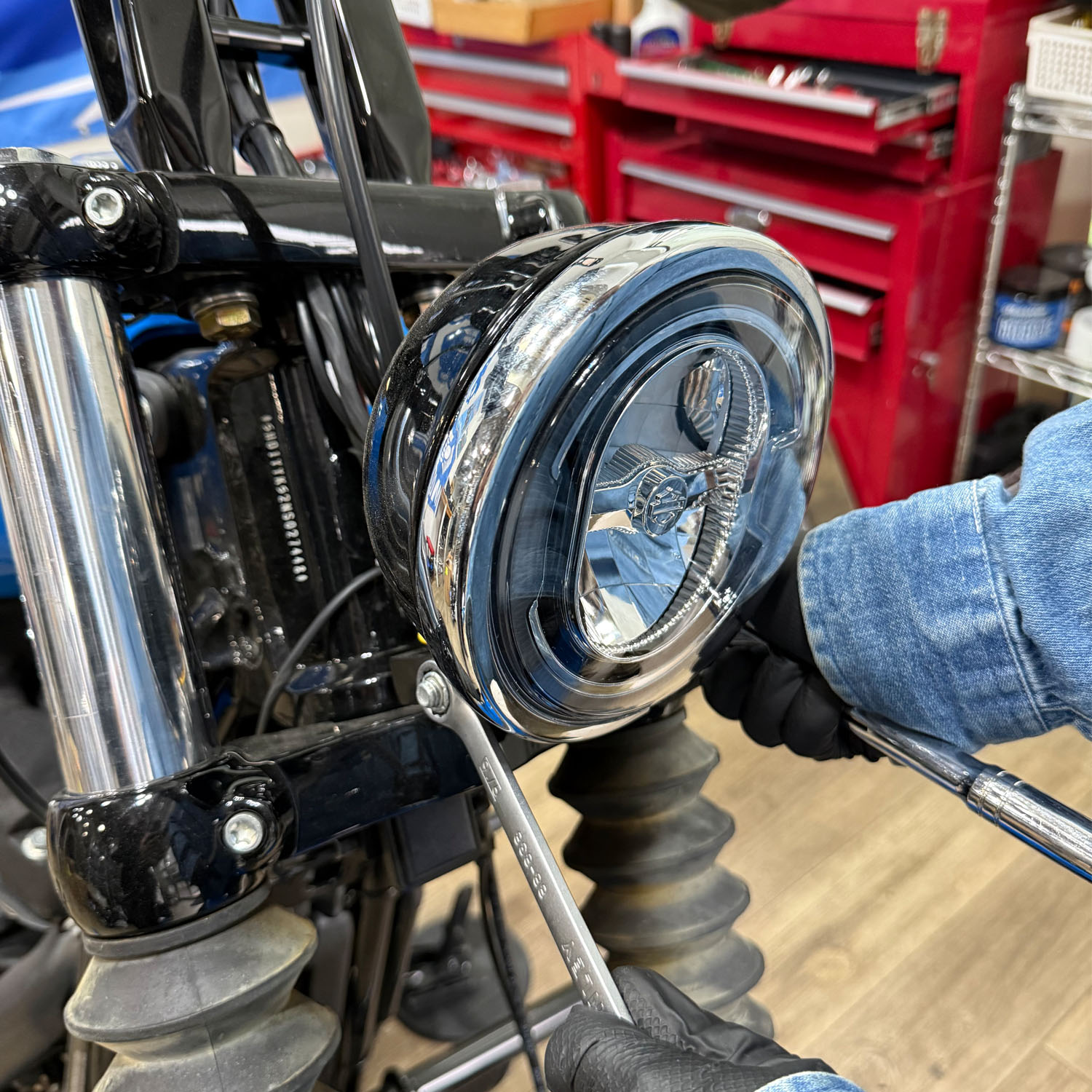

ヘッドライトを外す。
トリムリングのボルトを緩め、下部のマウントブロックのボルトも緩めていく。
STEP2

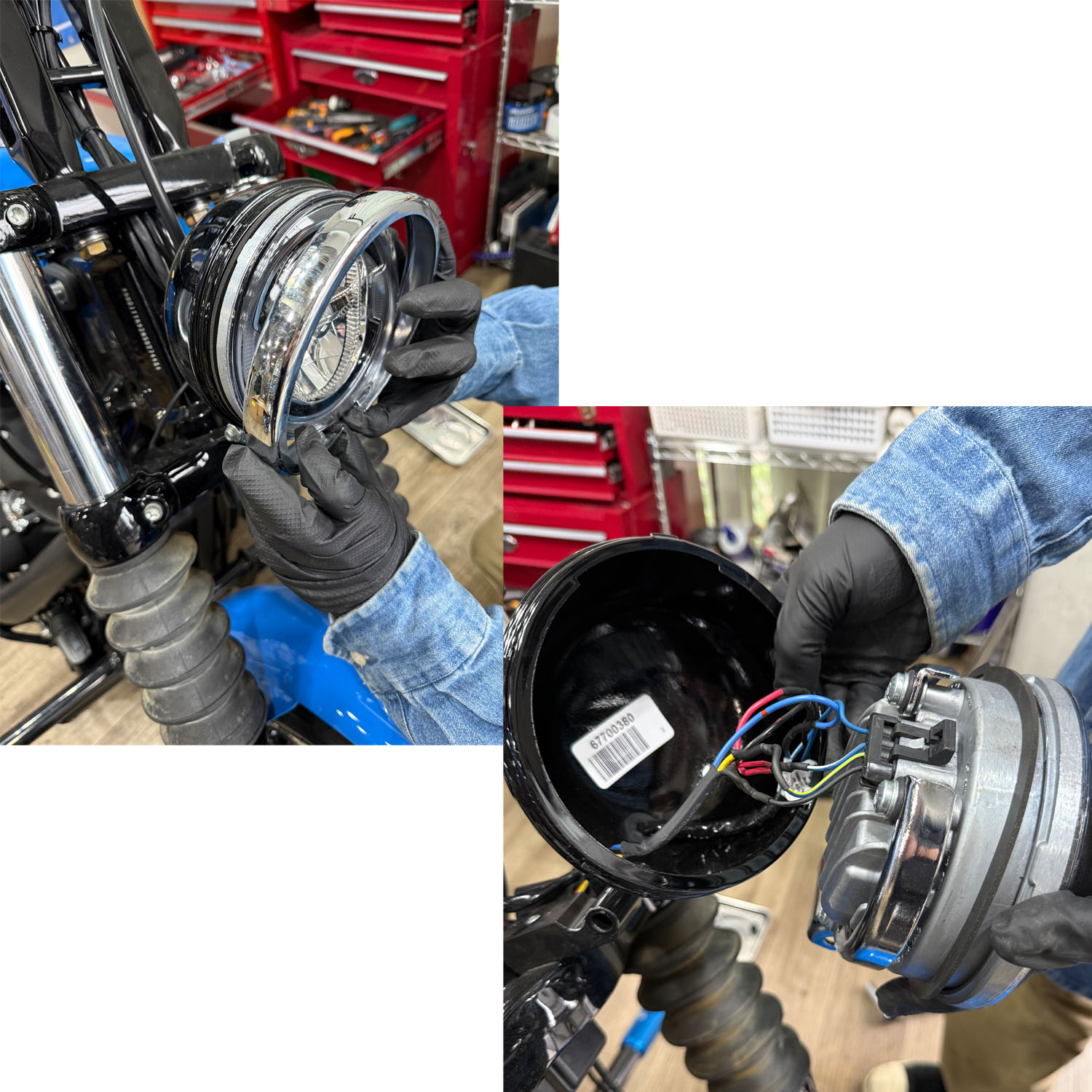

ヘッドライトをハウジング本体から外す。
ヘッドライトのコネクターを外して
ハウジングを外します。
※ハウジングから配線が抜けない場合は、ハウジングをカットするか、配線をカットして繋ぎ直す作業が必要。
STEP3

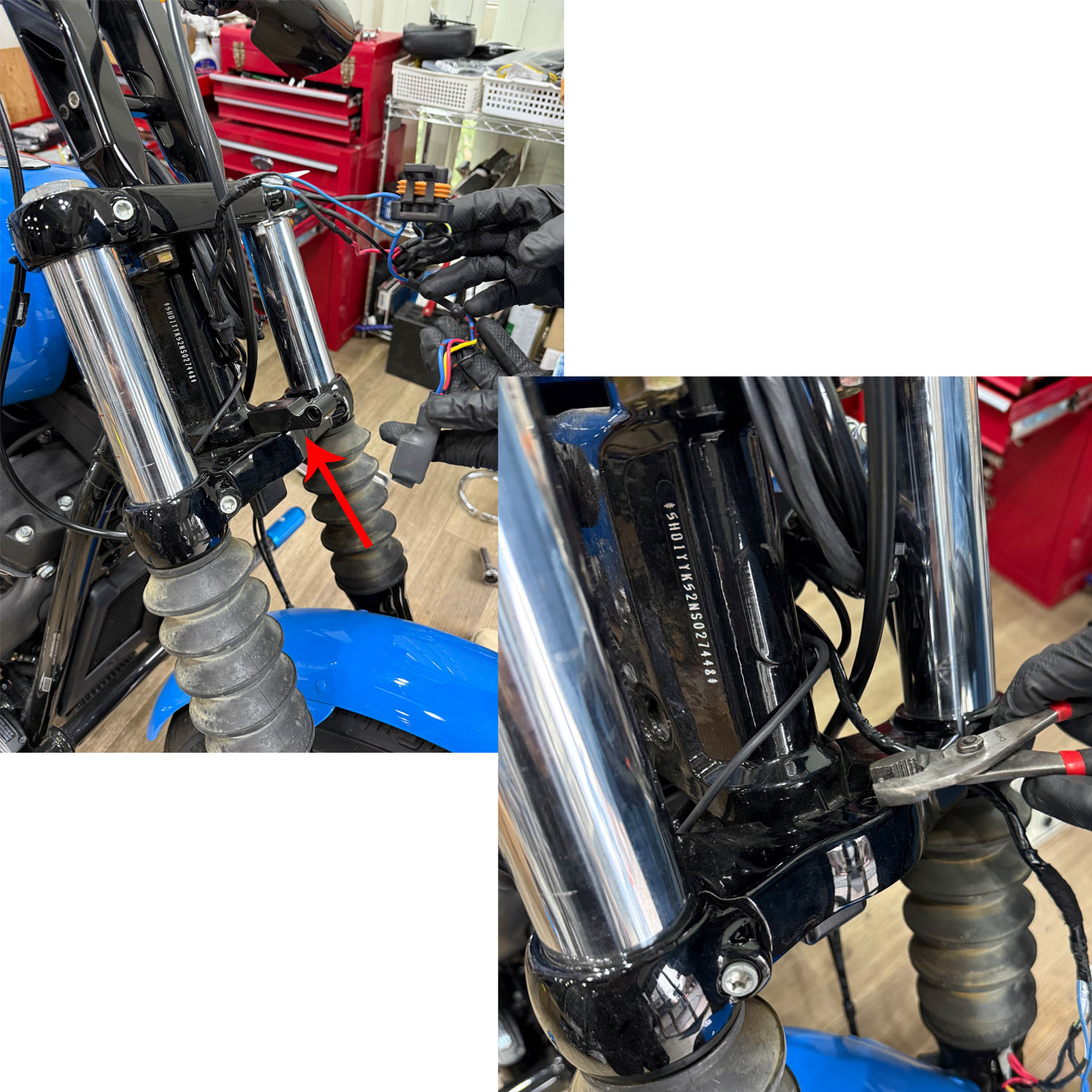

ヘッドライトマウントブロックを外す。
マウントブロックを外すとピンが残るので、ペンチ等で引き抜いて外します。
STEP4

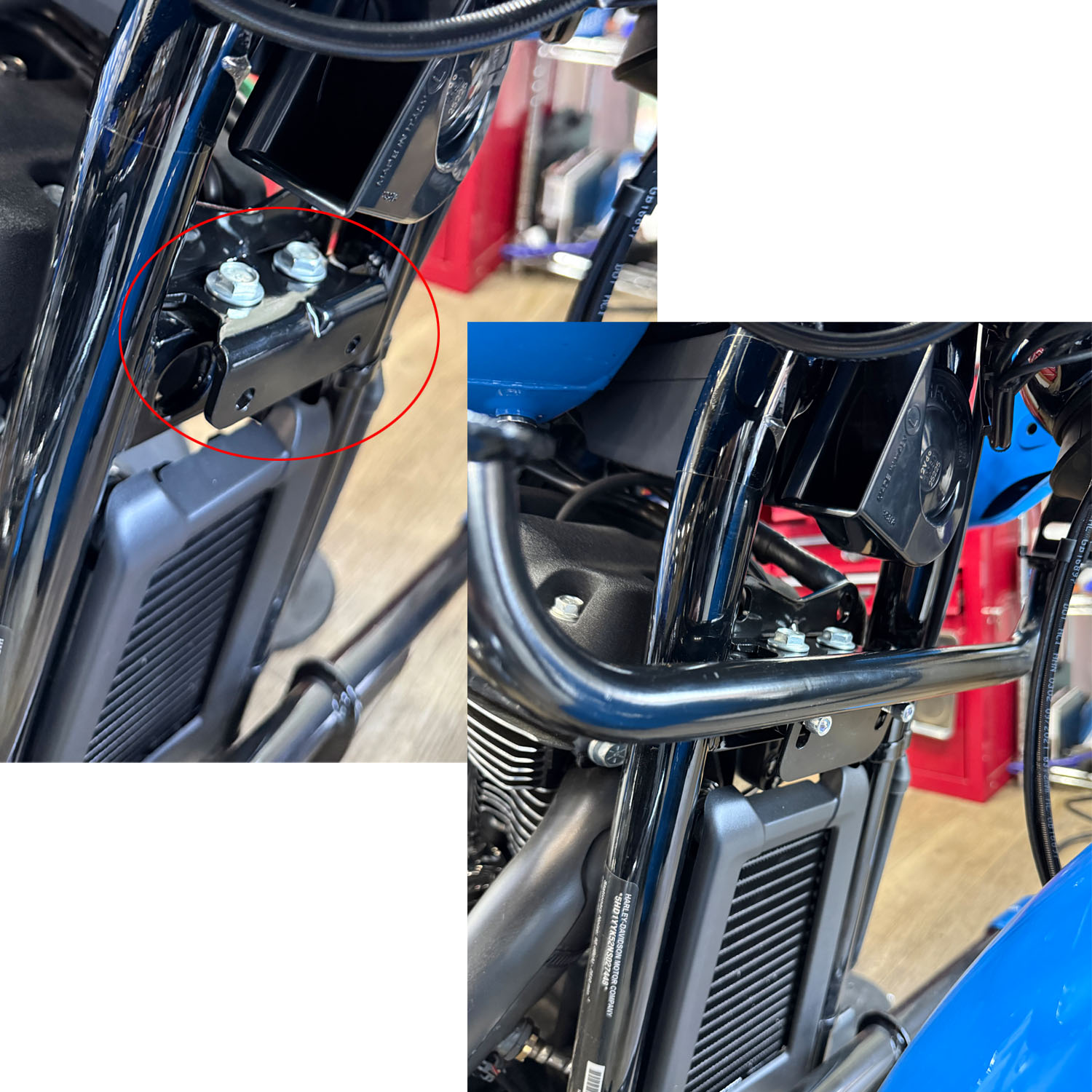

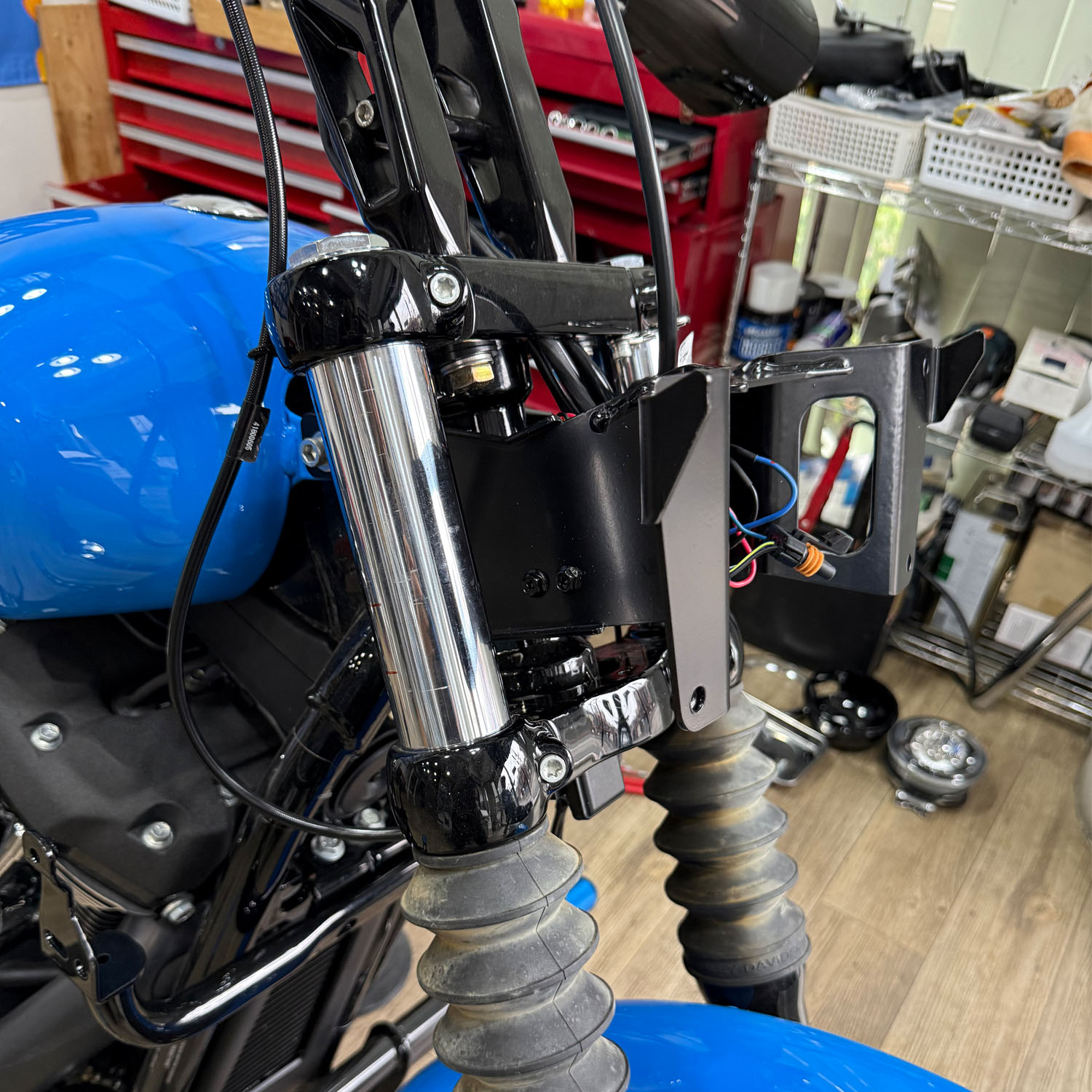

フェアリングマウントサポートステー取り付け。
写真の位置にブラケットを取り付け、そのブラケットにサポートステーを取り付けます。
この時、ボルトは締めこまずに、ゆるゆるの状態にしておいてください。
フェアリングに取り付ける際に、位置を修正しながら本締めします。
STEP5

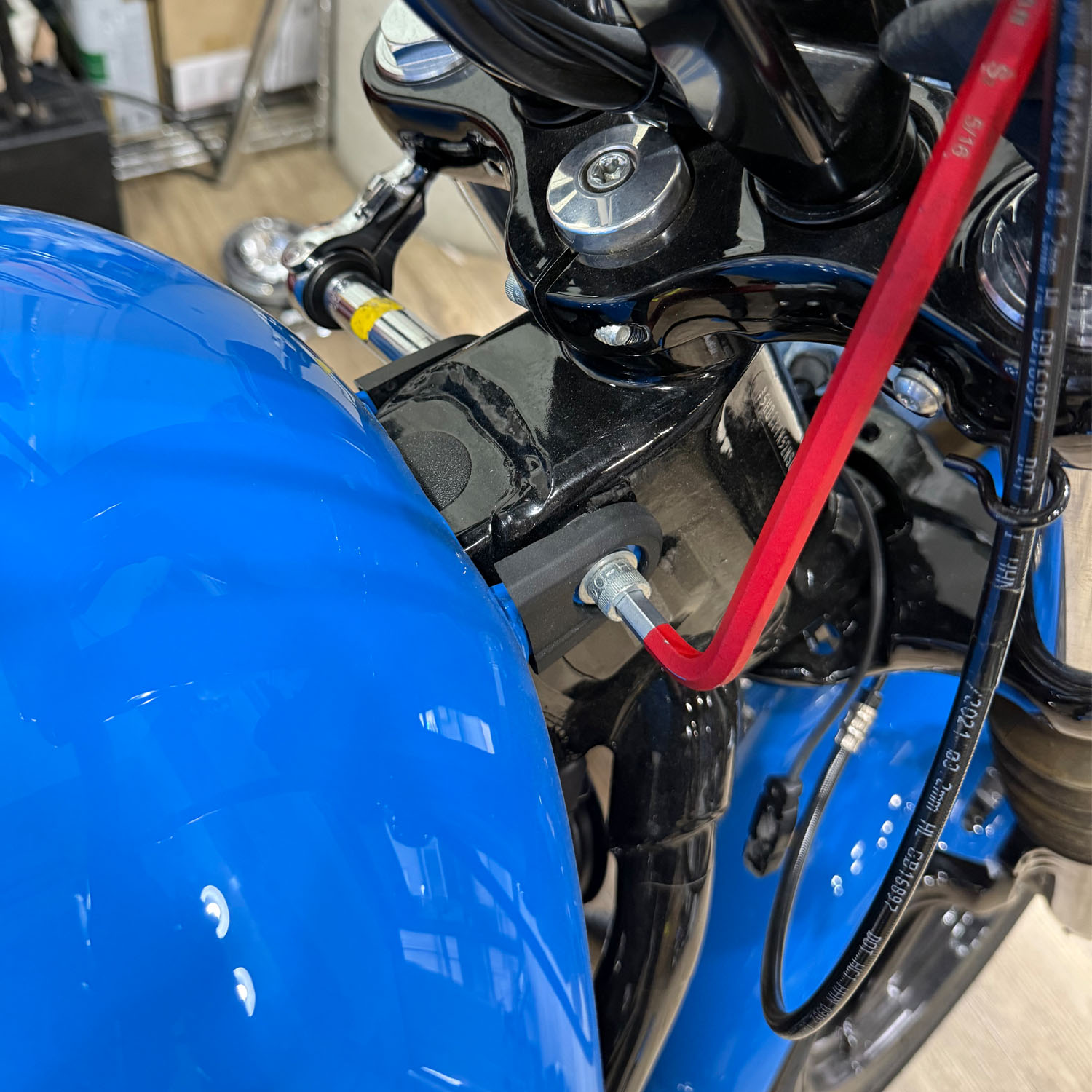

フェアリングマウント取り付け。
ガソリンタンク前側のボルトを外します。
この時、タンクのタブに付いているカバーも取り外してください。
STEP6

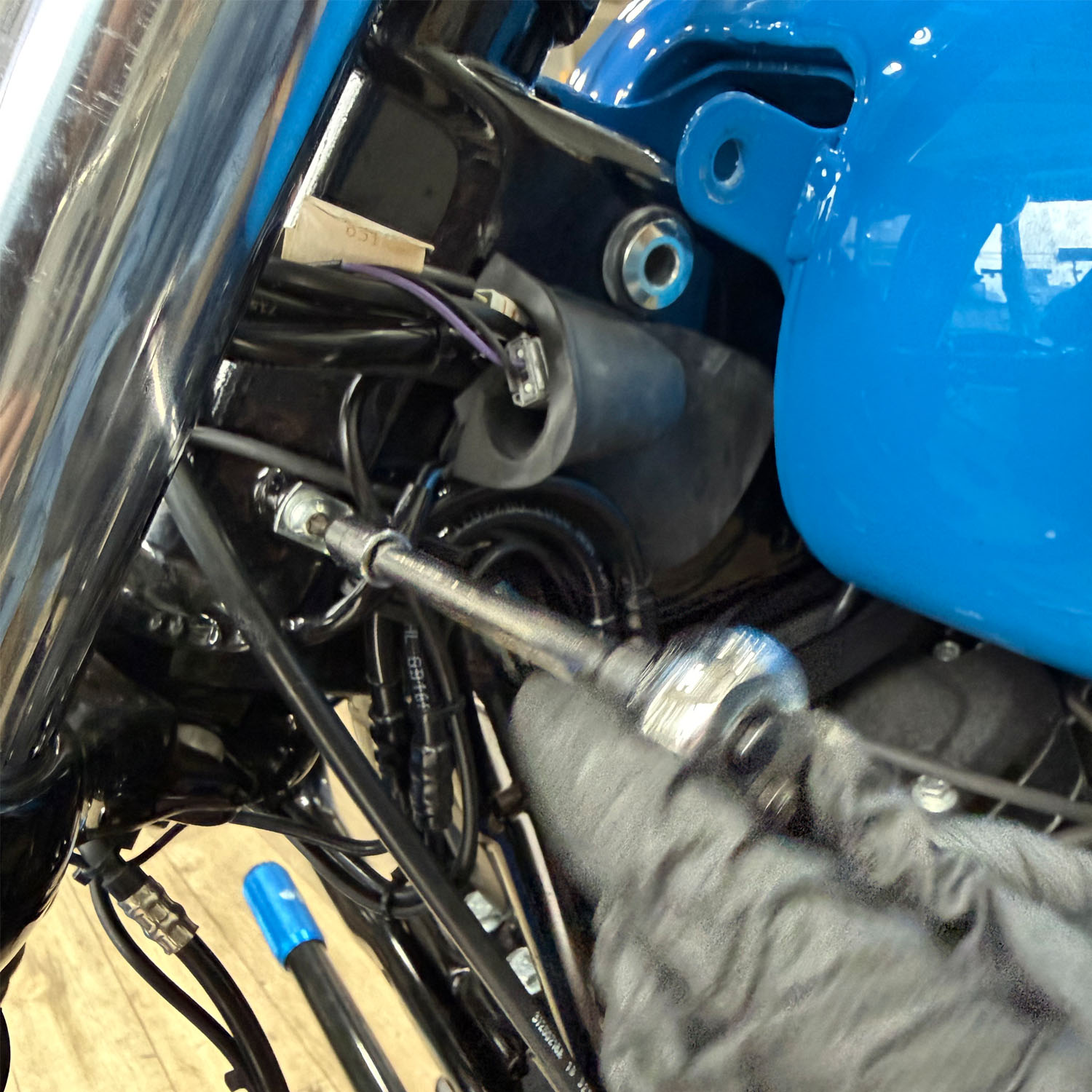

フェアリングマウント取り付け。2
車両左側、写真の位置のボルトします。
この後装着するフェアリングマウントを取り付ける部分になります。
STEP7

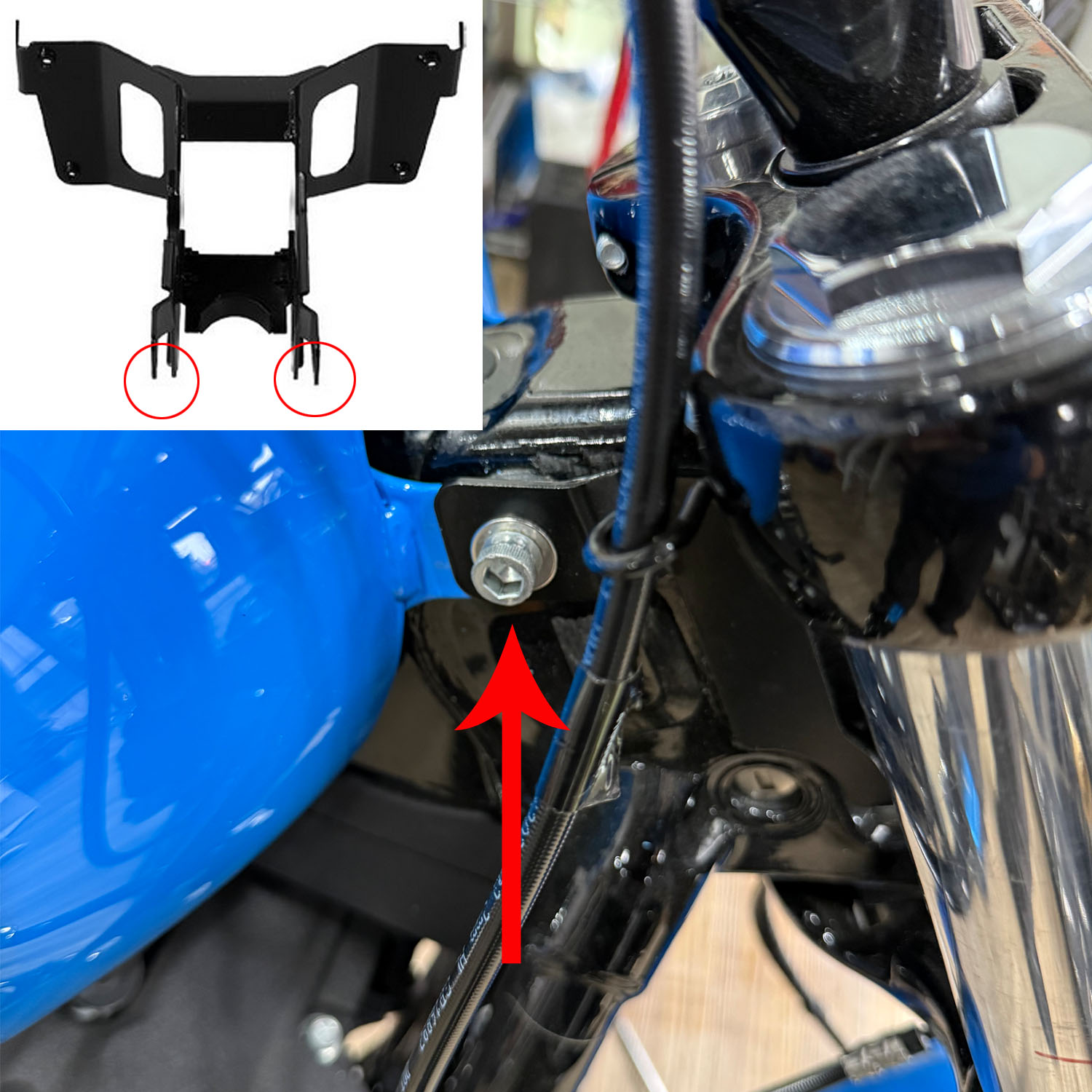

フェアリングマウント取り付け。1
写真左上の赤丸部分をガソリンタンクの外側から共締めして取り付けます。
反対側は、前ページで外したボルトもここで取り付けます。
STEP8
フェアリングマウント取り付け。2

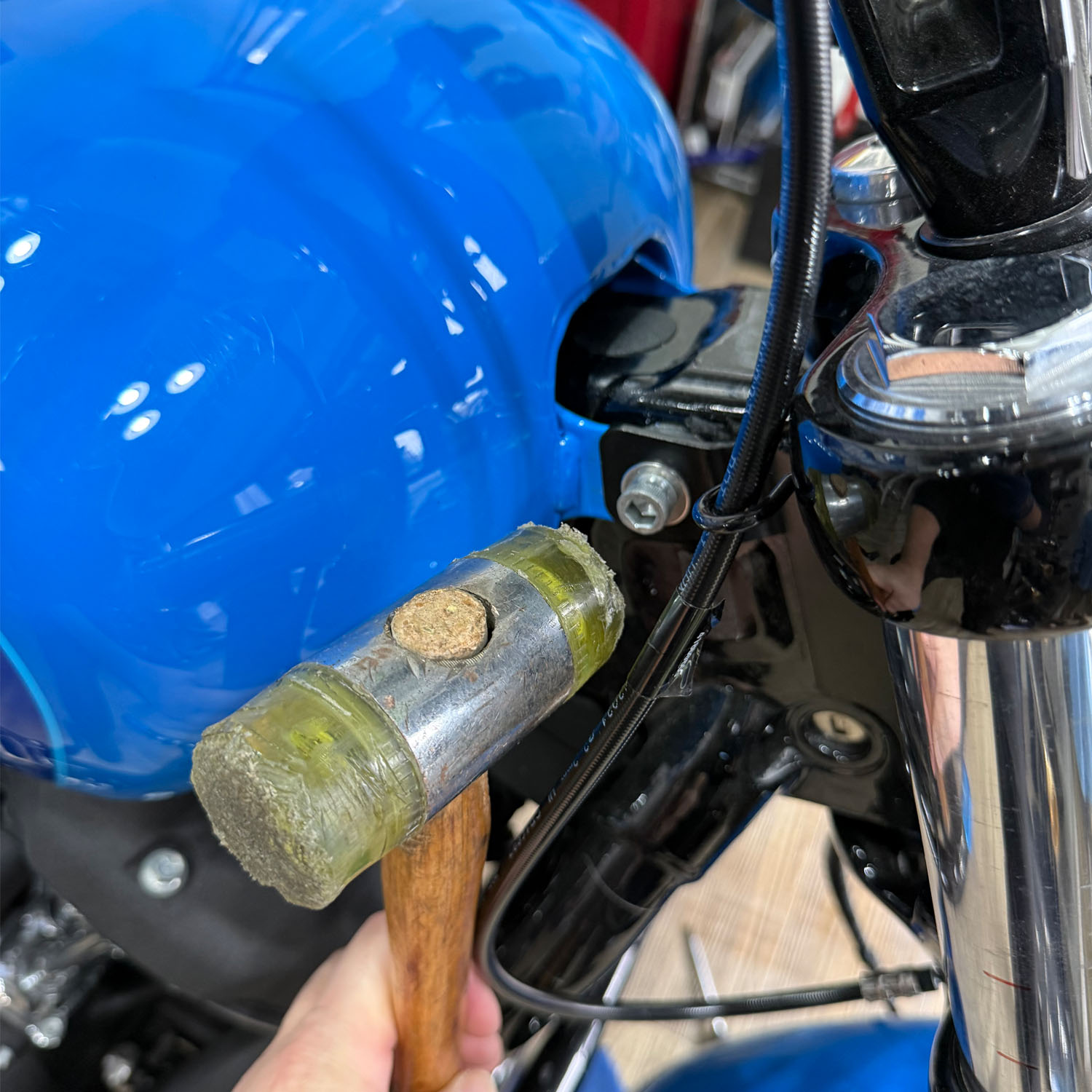

ボルトを通す際に入りにくい場合は、プラハン等で軽く叩くと入っていきます。
STEP9
フェアリングマウント取り付け。3
←写真のような感じで取り付ける。
ヘッドライトの配線を挟み込まないように注意。
ハンドルを左右に動かし、配線やケーブル等の引っ掛かりや取り回しに問題が無いか確認してから、ボルトを本締めします。
STEP10
インナーフェアリング取り付け。

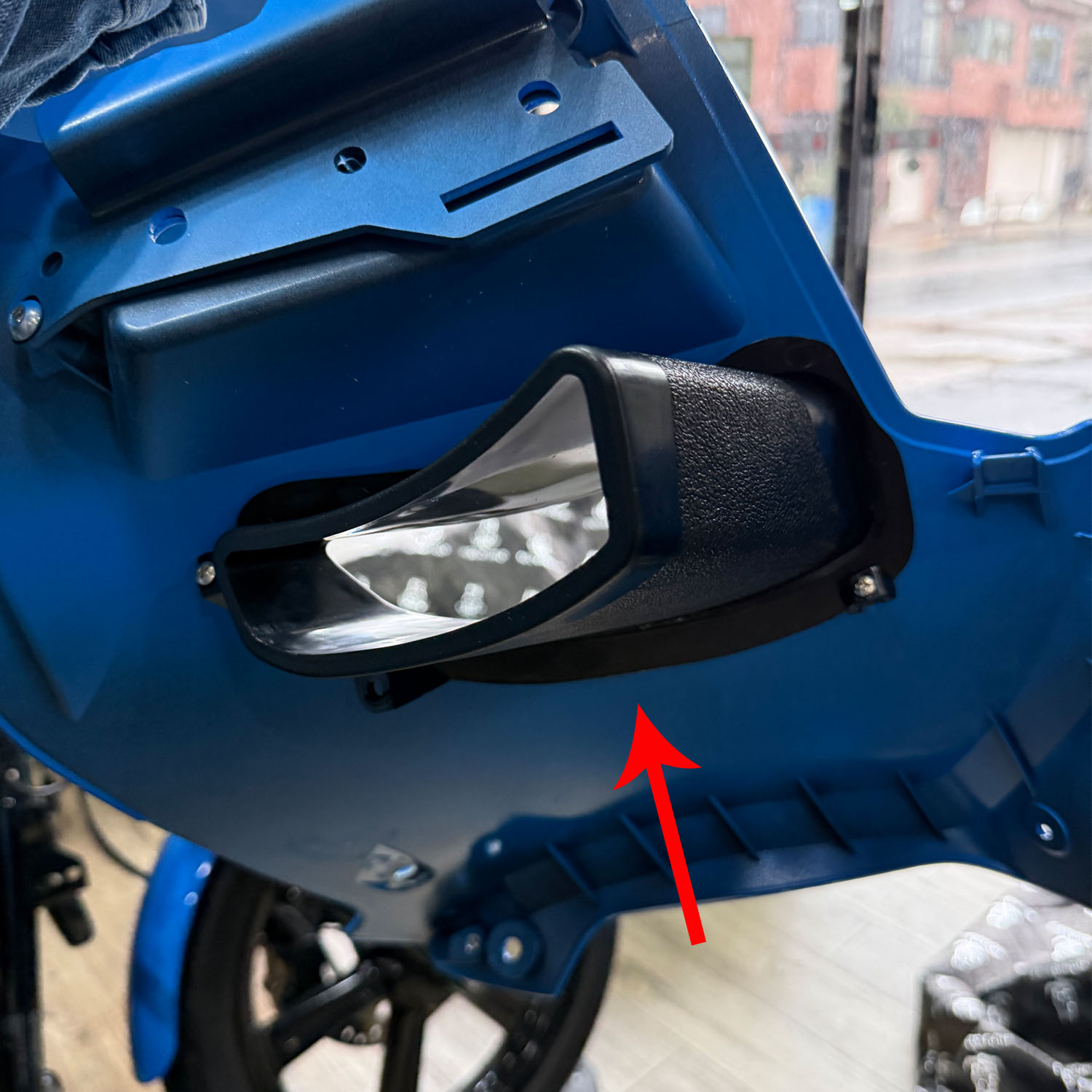

インナーフェアリングにエアダクトを取り付けます。
左右とも取り付けを行ってください。
STEP11

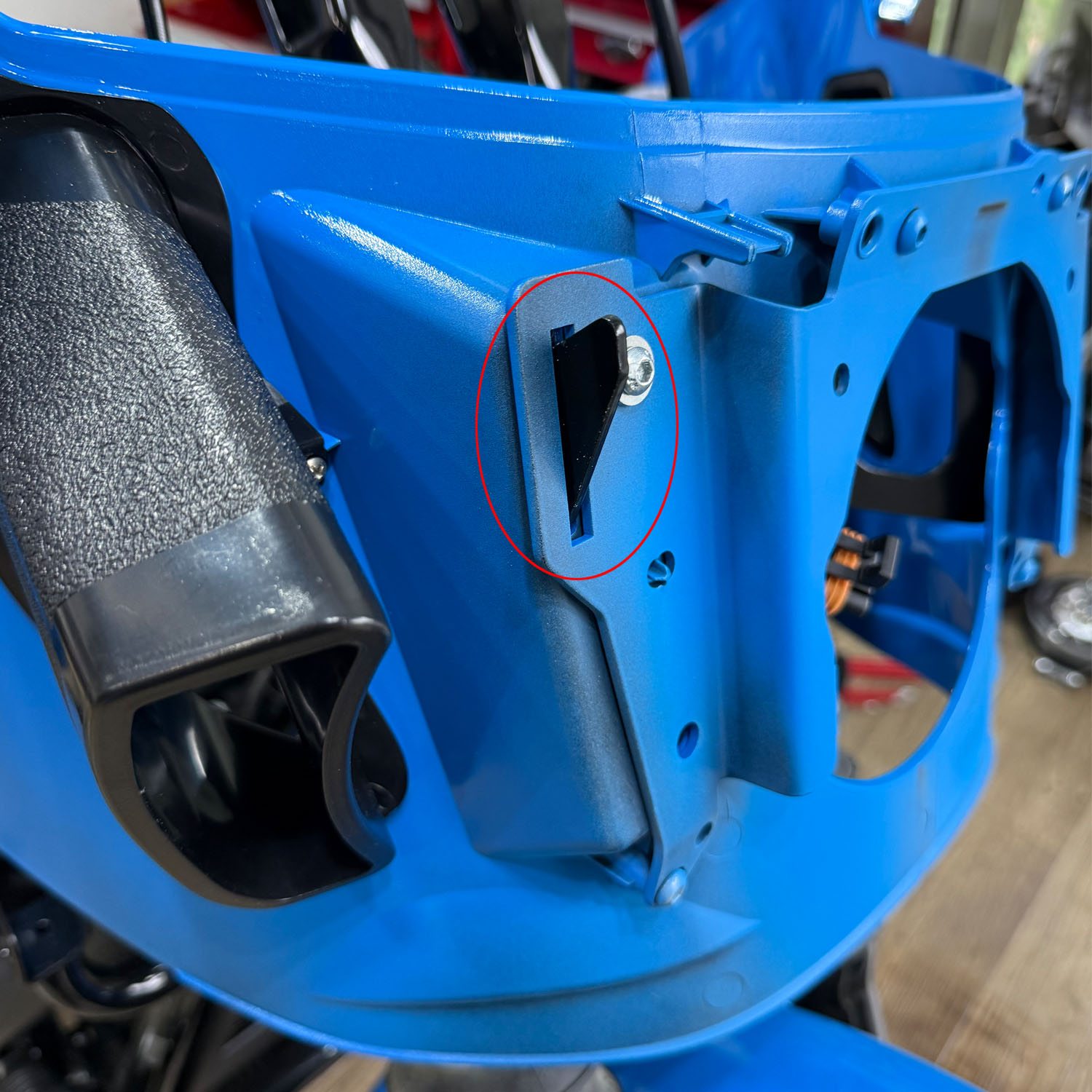

インナーフェアリング取り付け。2
写真の赤丸部分にインナーフェアリングをはめ込みます。
STEP12

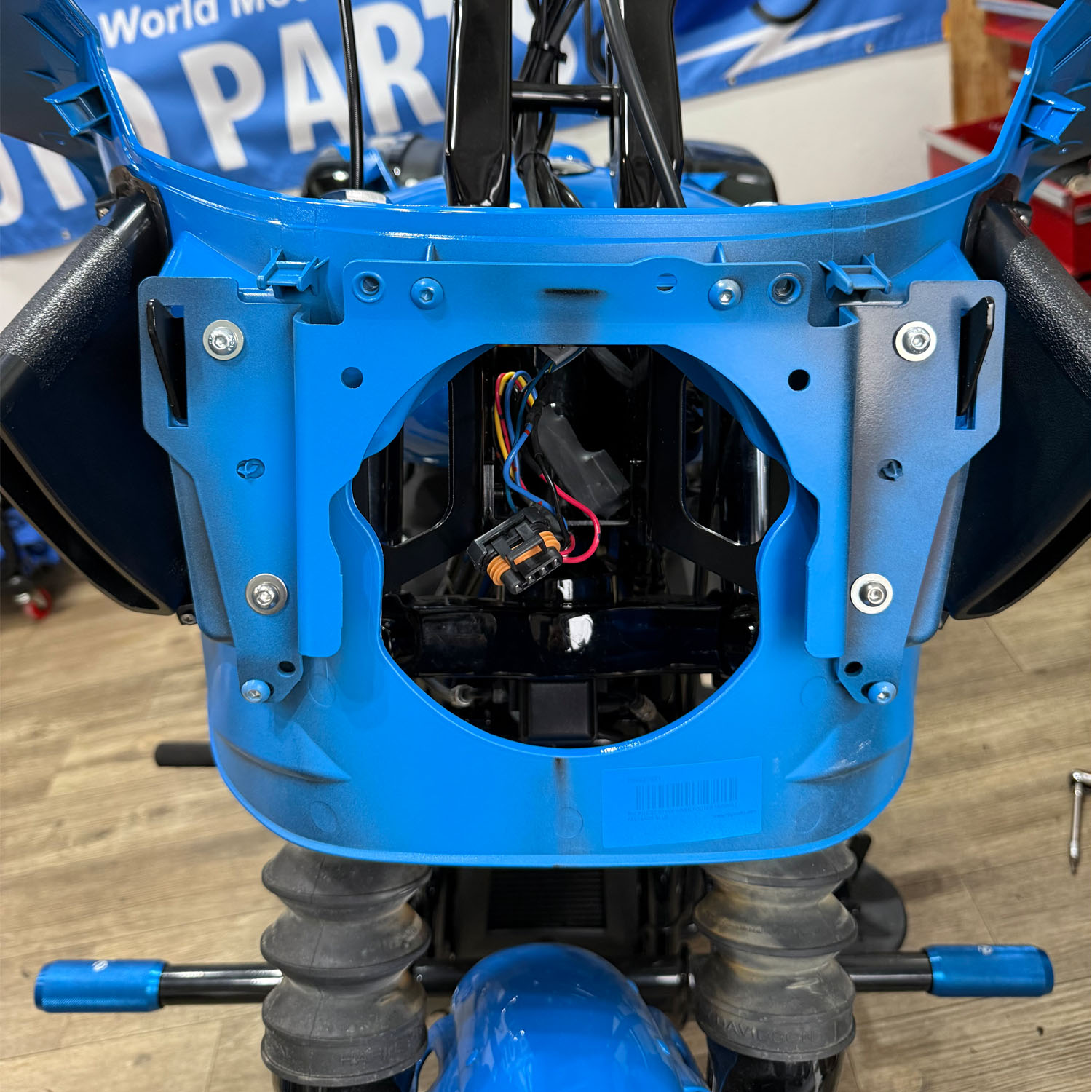

インナーフェアリング取り付け。3
インナーフェアリングの前側 4 ヵ所のボルトを取り付けます。
写真には写っていないが、インナーフェアリングにフェアリングサポートマウントステーを位置を決めながら取り付けます。
同時にフェアリングサポートマウントステーを車体に本締めする。
STEP13

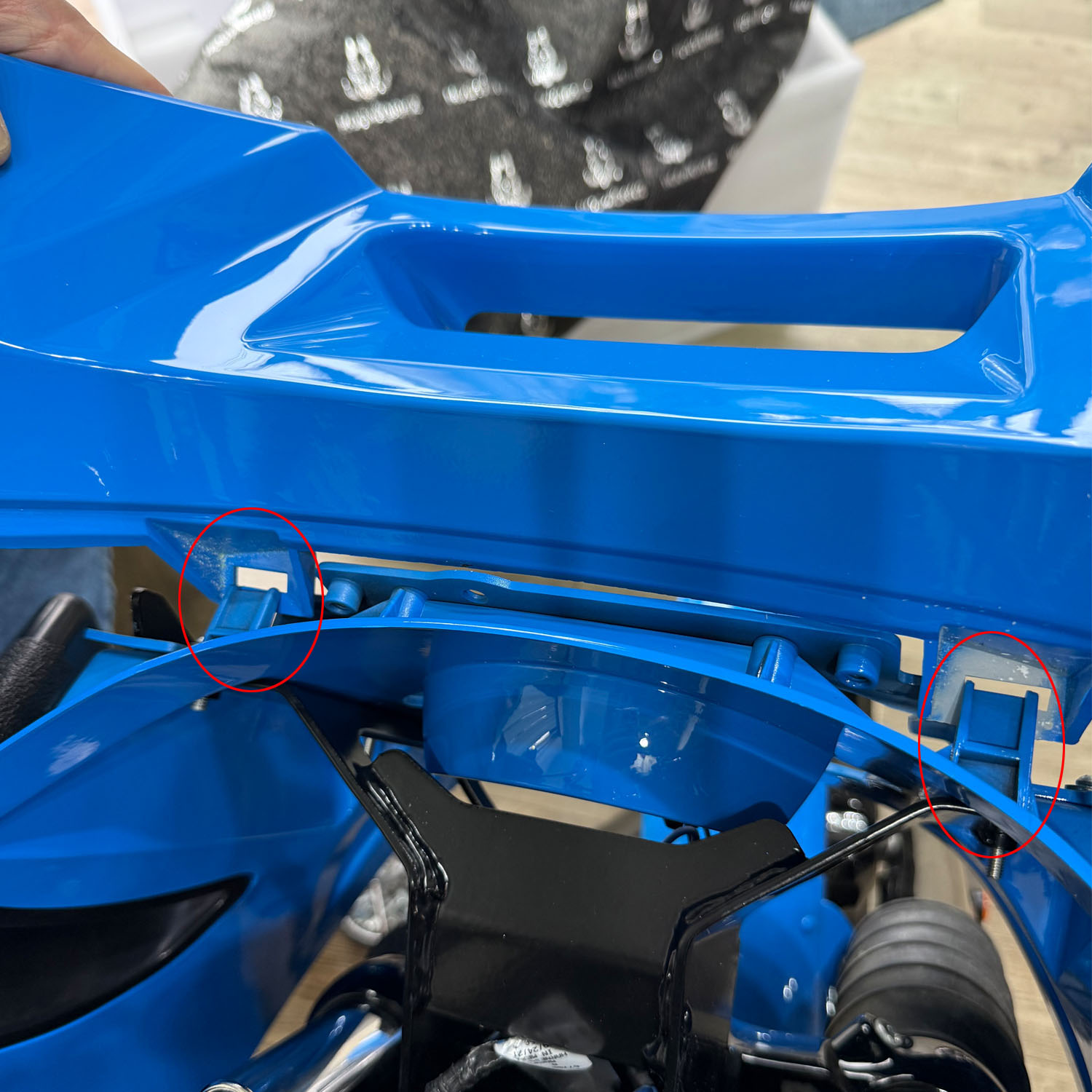

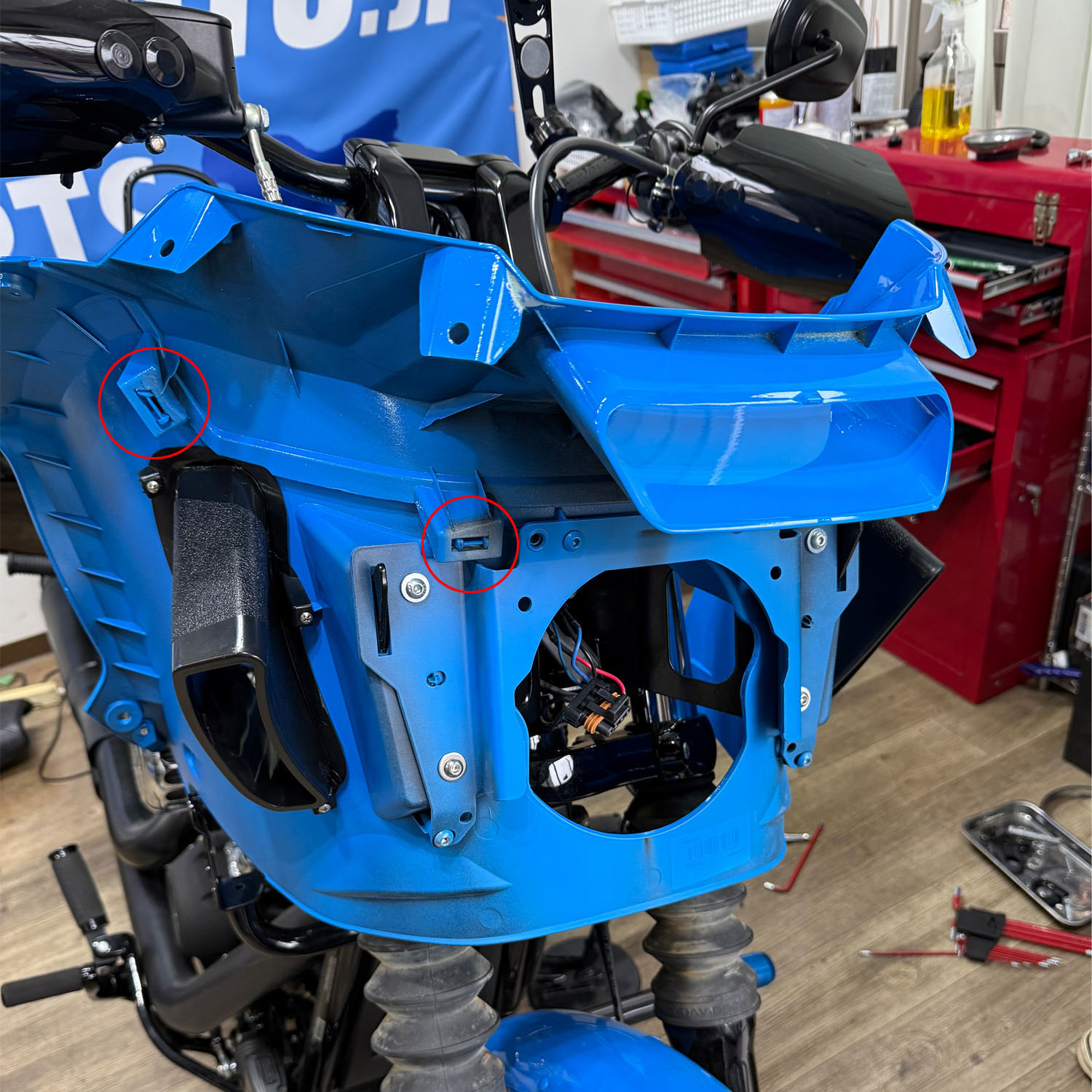

インナーフェアリングベント取り付け。
インナーフェアリングにベントパーツを取り付けます。
この時点では、赤丸部分を差し込むだけです。
STEP14
インナーフェアリングベント取り付け。
赤丸部分を左右で 4 ヵ所差し込んでおきます。
STEP15

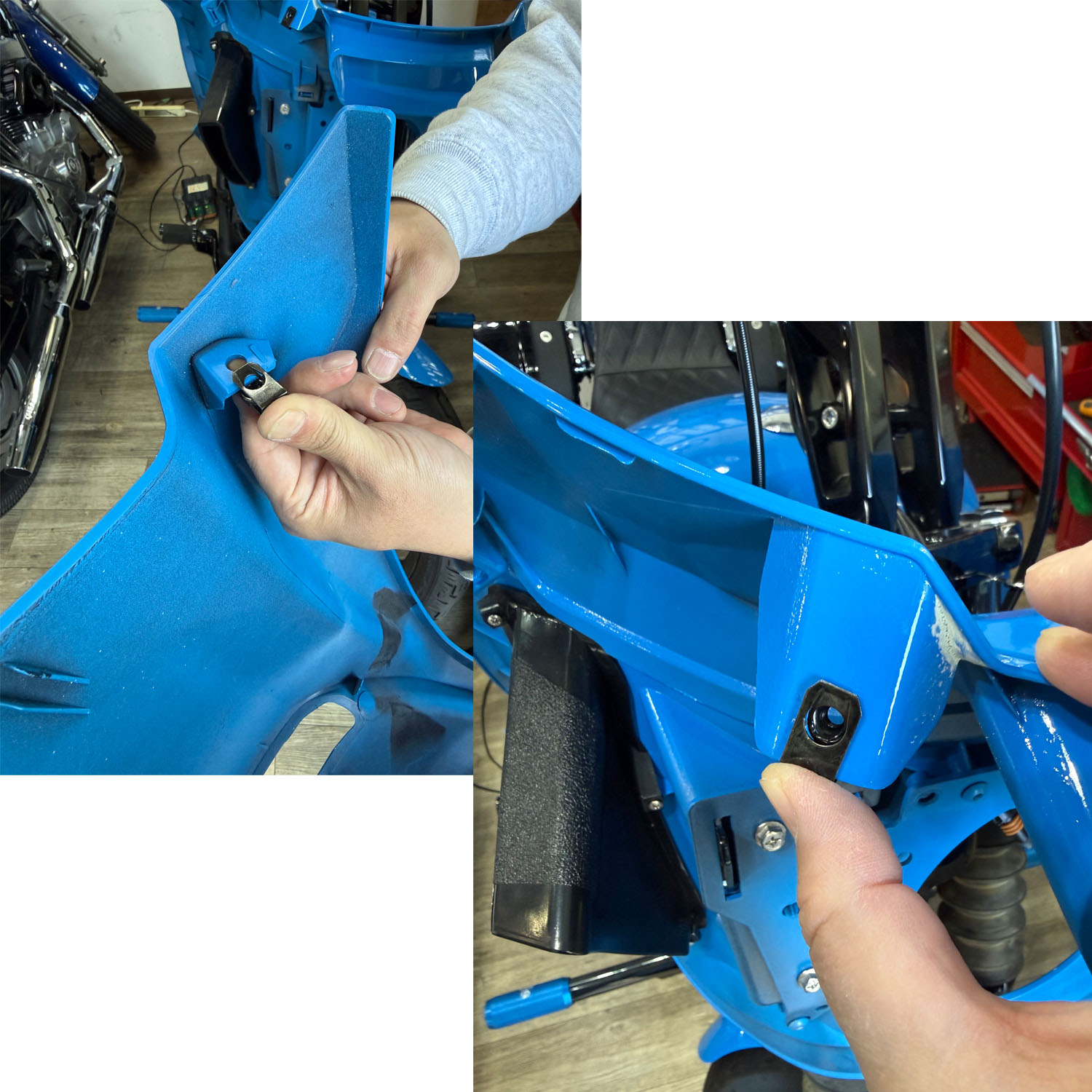

クリップナット取り付け。
インナーフェアリングとアウターフェアリングにクリップナットを取り付けます。
写真の位置等に数か所、奥までカチッと鳴るまではめ込んでください。
STEP16
アウターフェアリング取り付け。1
アウターフェアリングのシールドを取り付ける位置に、ラバーモールシールを貼り付けます。
※穴位置がずれないように注意
STEP17
アウターフェアリング取り付け。2
STEP15で取り付けたクリップナットにボルトで取り付けます。
シールド部分はシールドと共締めなので、まだ取り付けない。
STEP18

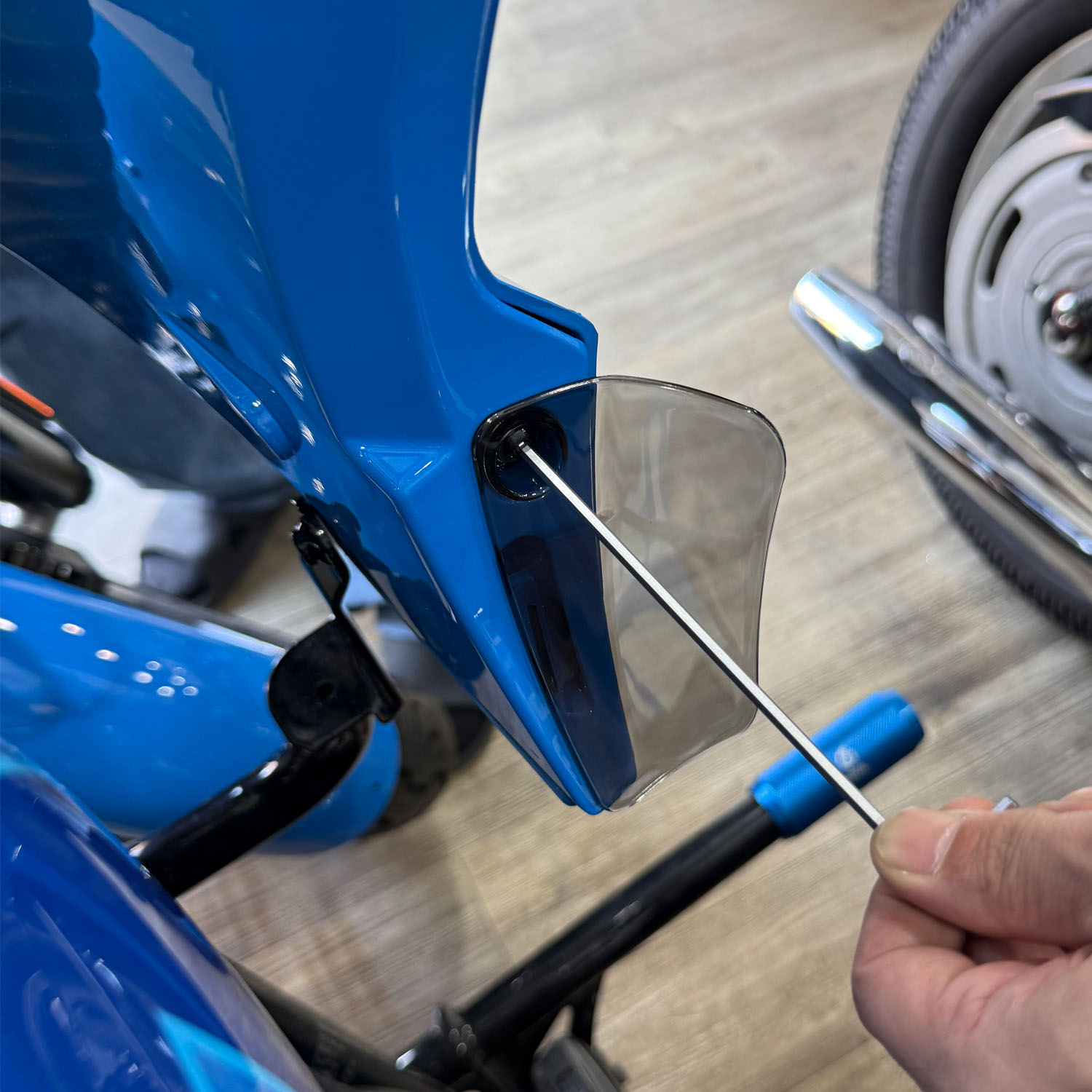

アウターフェアリング取り付け。3
フェアリング下部のエアデフレクターも忘れずに、共締めして取り付けてください。
STEP19

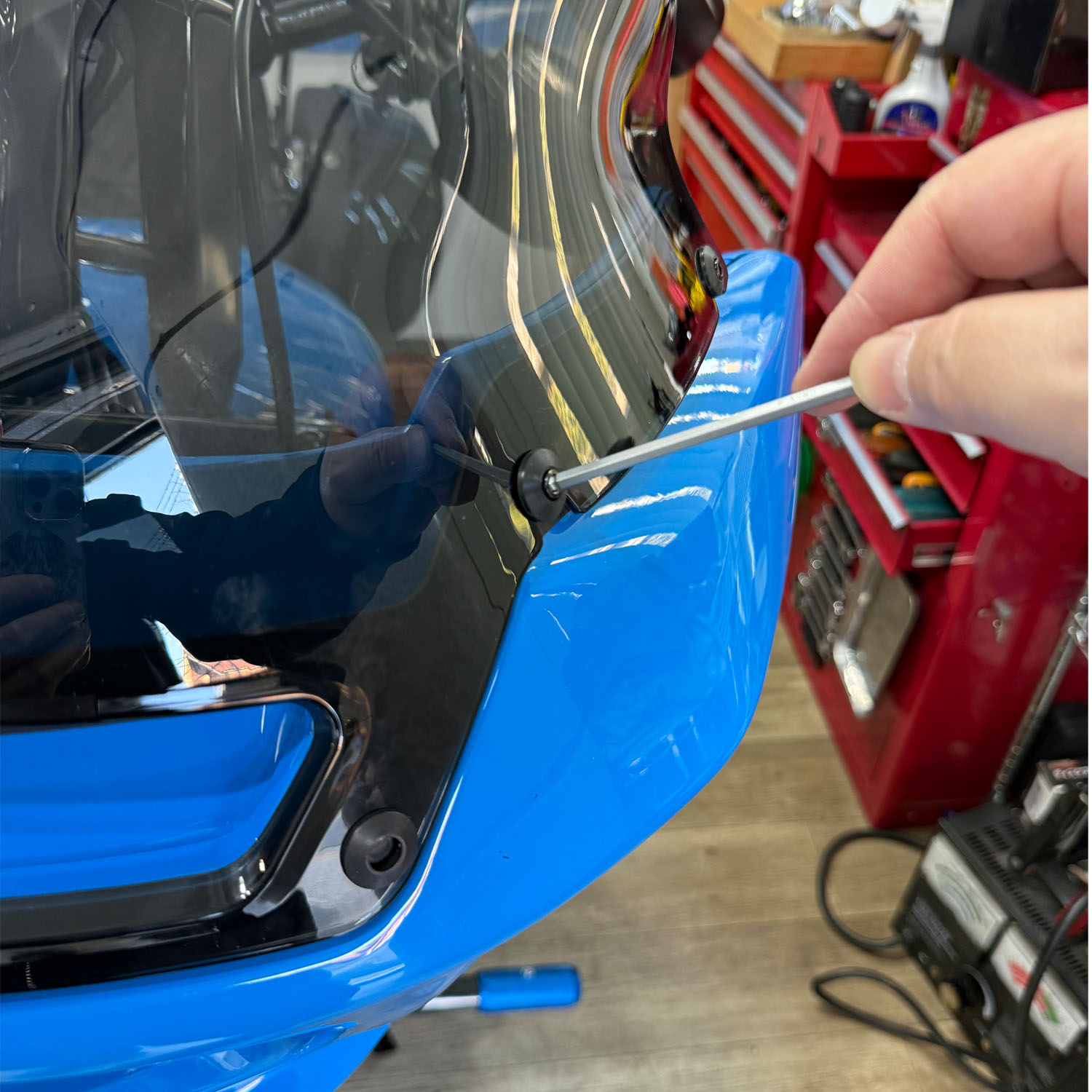

ウインドシールド取り付け。
付属のグロメットをウインドシールドに、はめ込み、ボルトで取り付けます。
※ボルトを締め込み過ぎるとクラックが入る可能性があるので注意。
STEP20

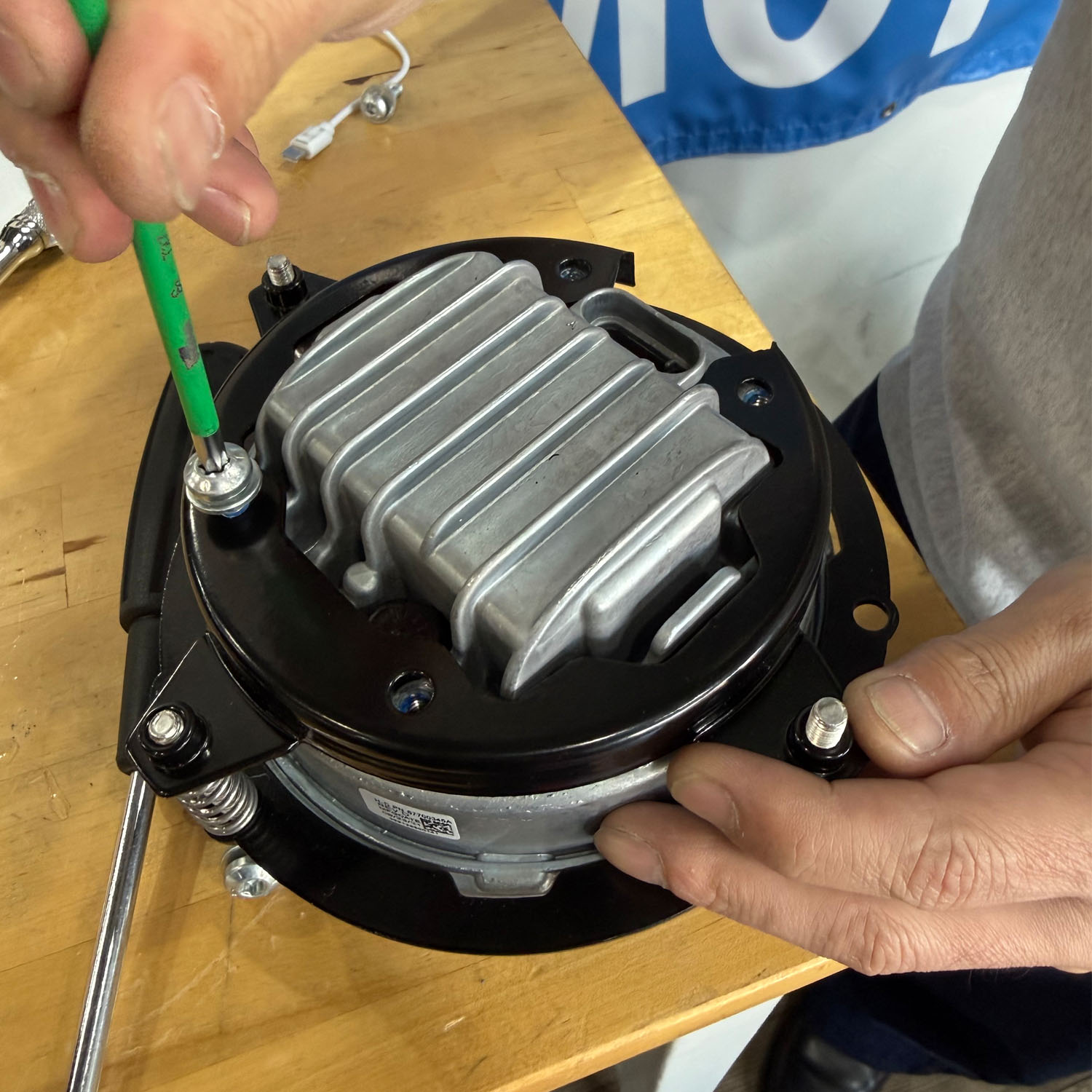

ヘッドライト取り付け。1
ヘッドライトリングアダプターの取り付けます。
標準装備のヘッドライトブラケットを取り外し、同じ位置に付属のリングアダプターを取り付けてください。
STEP21

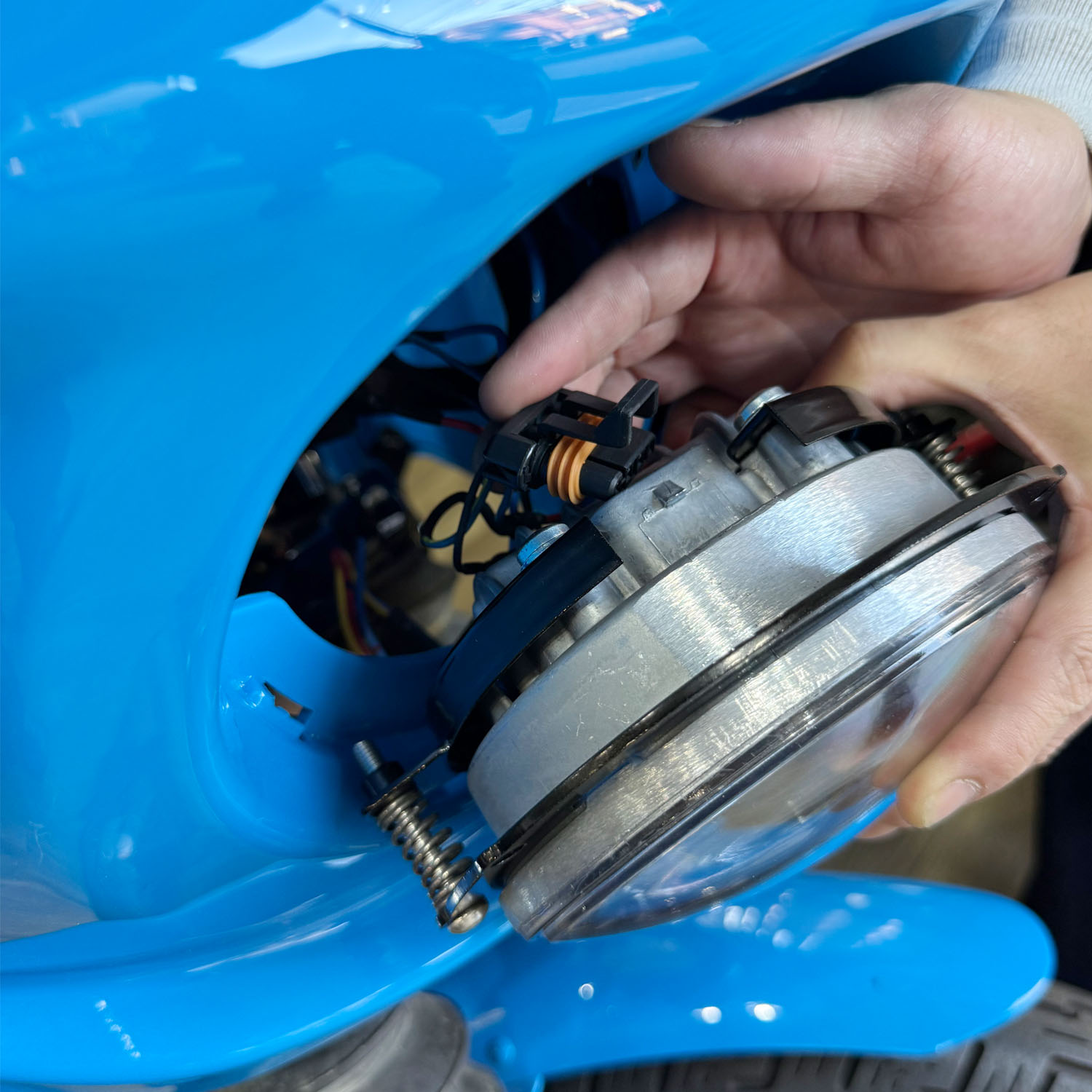

ヘッドライト取り付け。2
ヘッドライトのコネクターを取り付けてから、フェアリングにヘッドライトを固定します。
STEP22
ヘッドライト取り付け。3
ヘッドライトアダプターをフェアリングに固定するボルトはモクネジになっているので締め込み過ぎに注意が必要です。
取り付け後、下部と左右のボルトで光軸調整をしてください。
STEP23

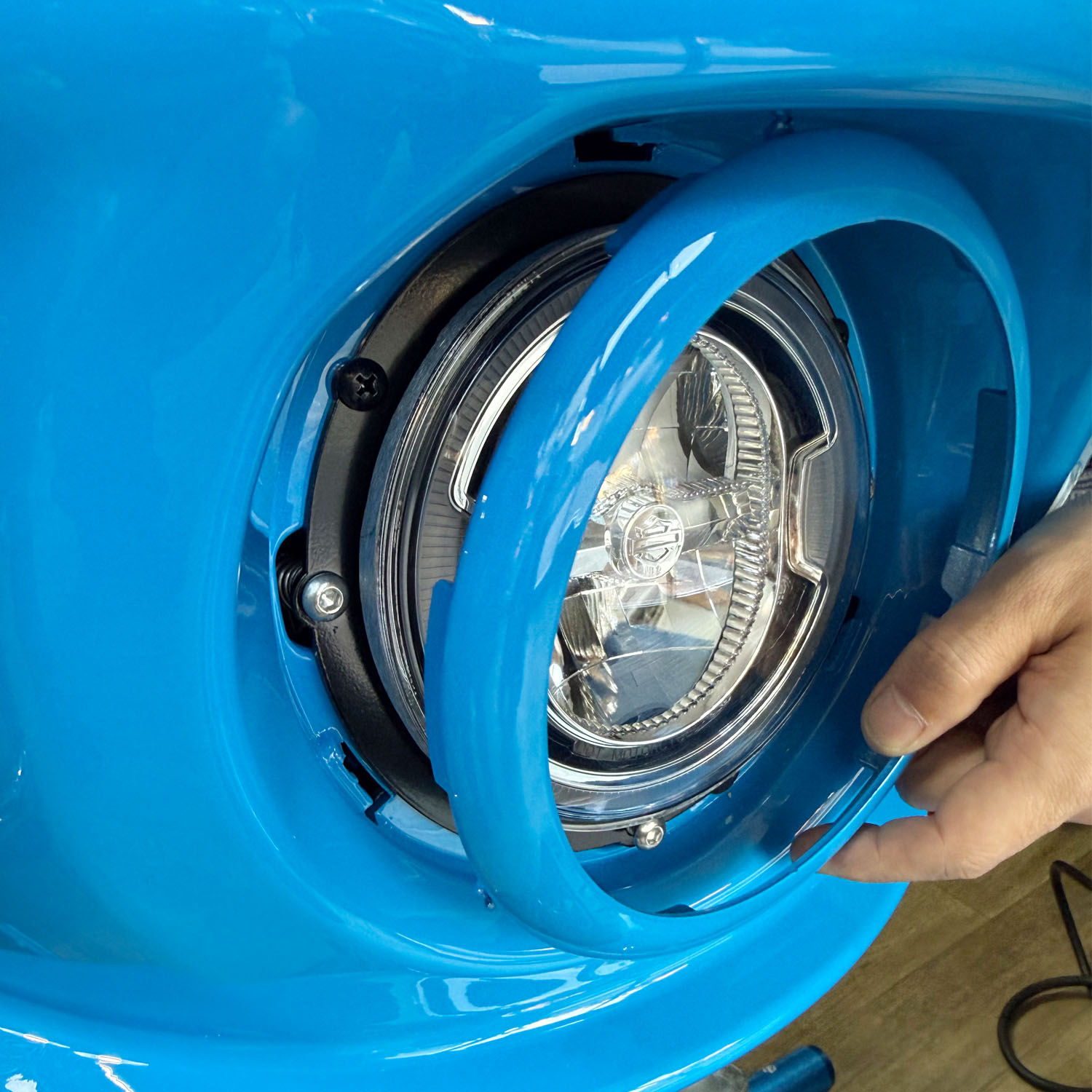

トリムリング取り付け。
トリムリングは、はめ込んでから右に回して固定します。
※緩くて取れやすい場合は、適宜両面テープ等で補強が必要。
STEP24

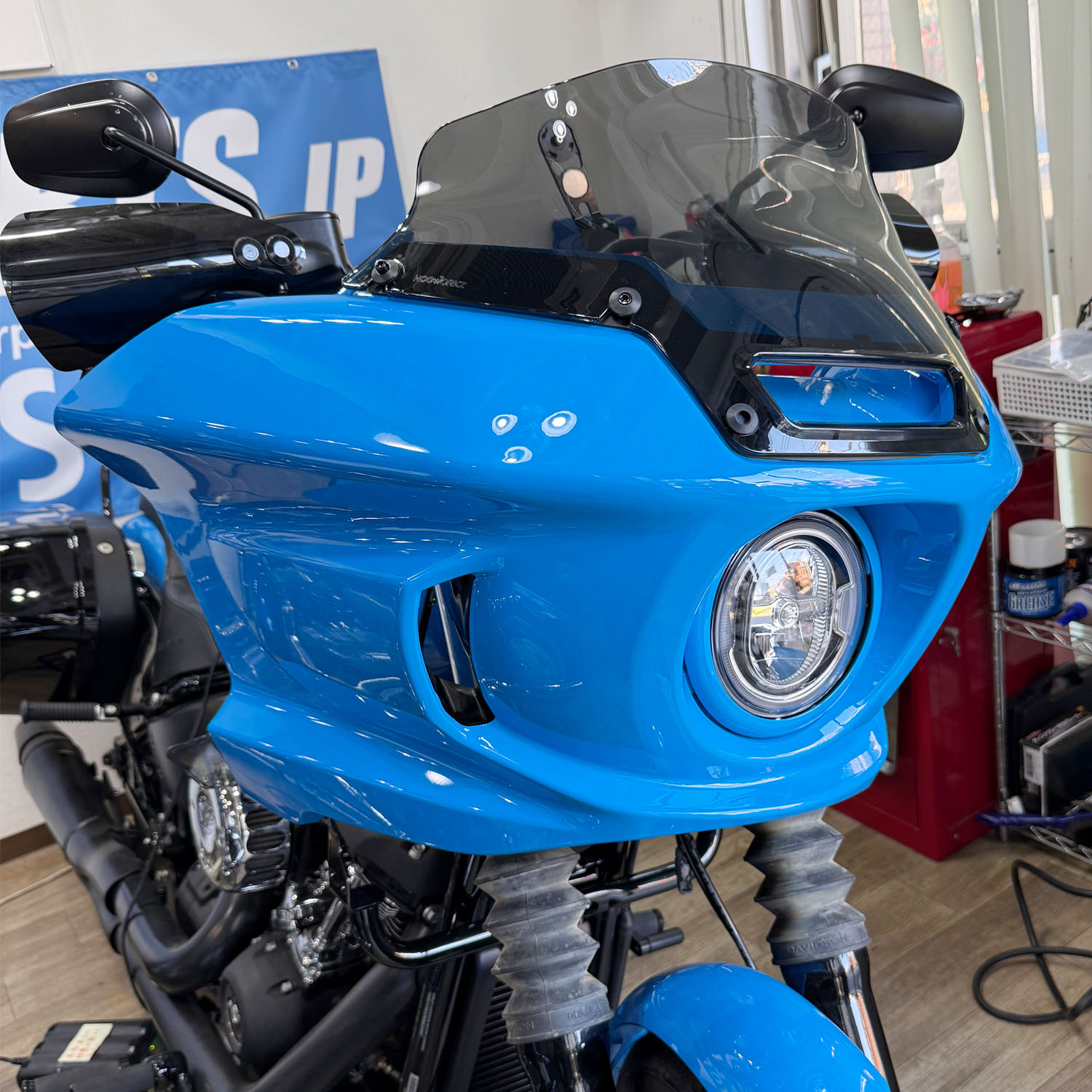

完成！
以上で完成。
※最後にボルトの閉め忘れ等無いか確認！
